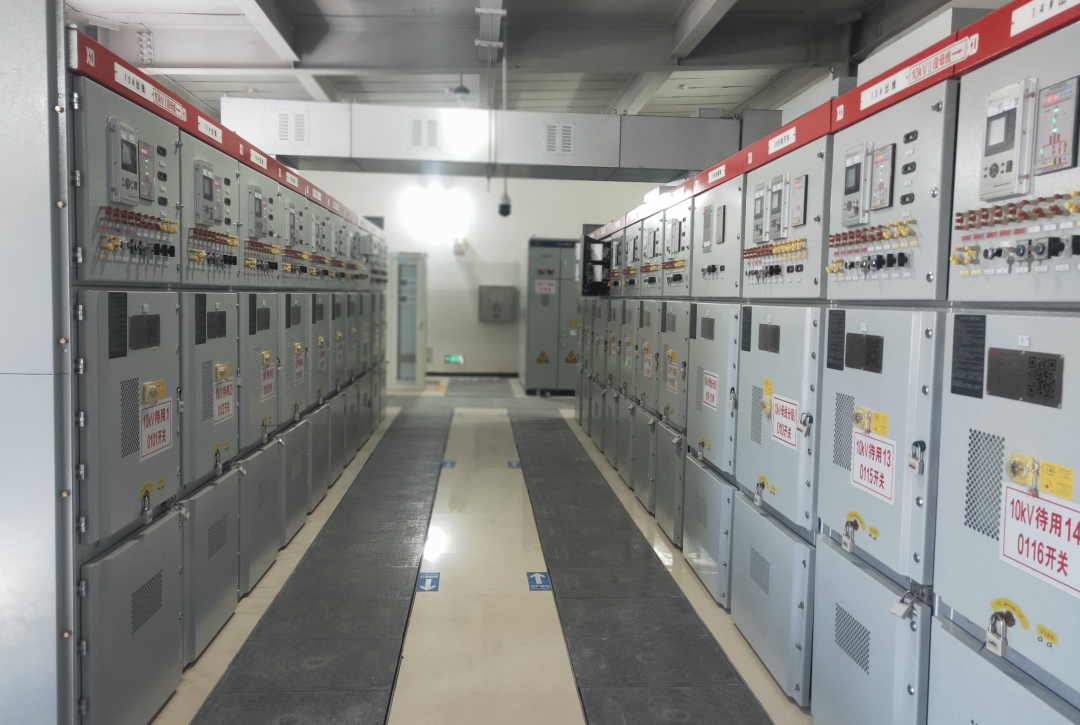

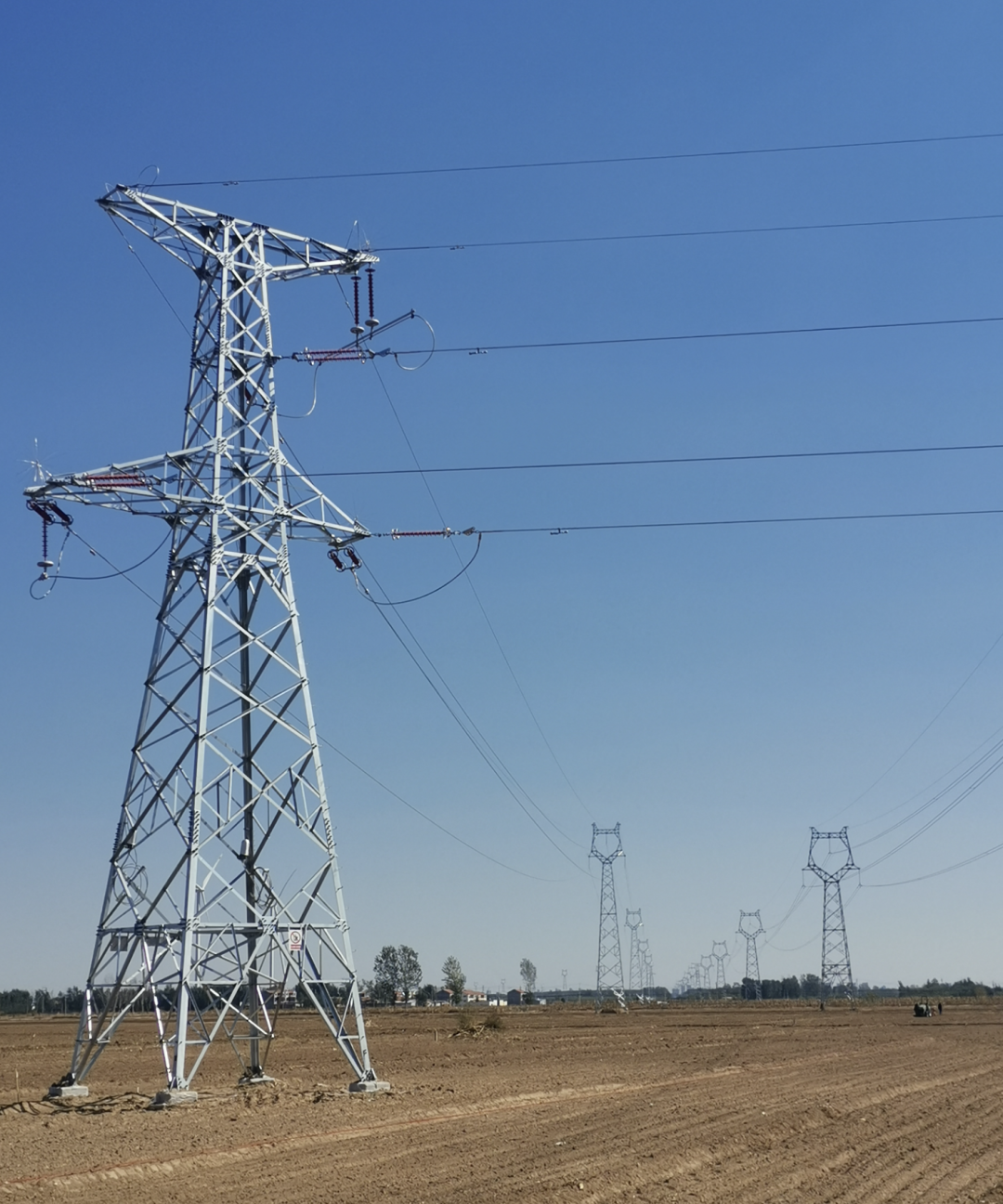

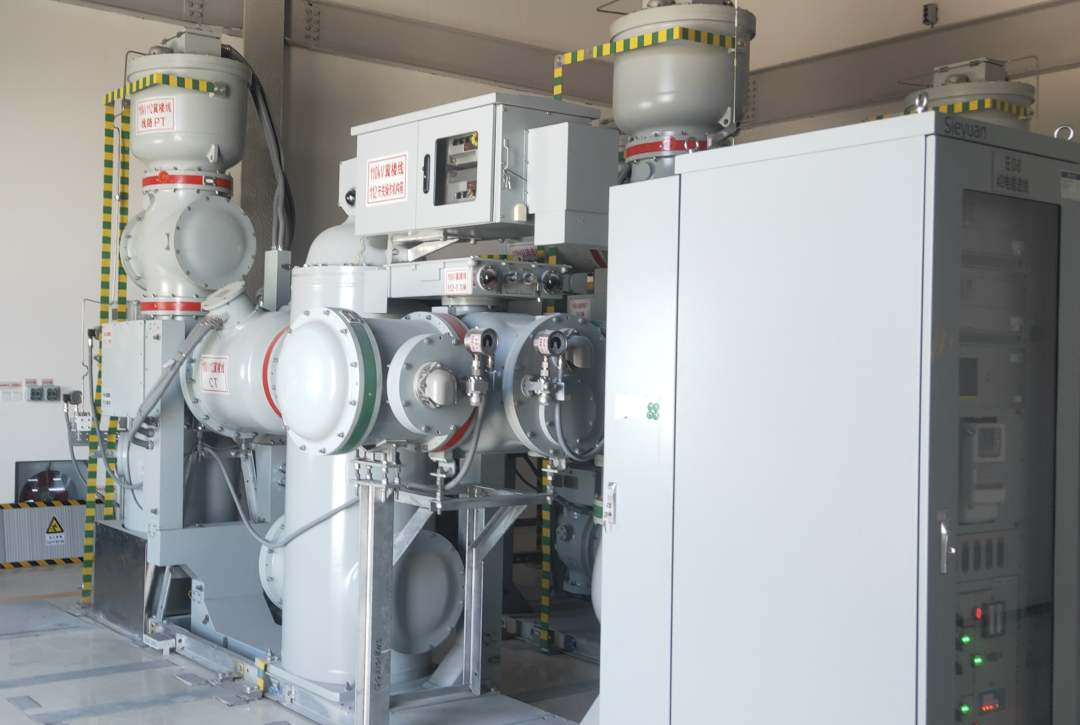

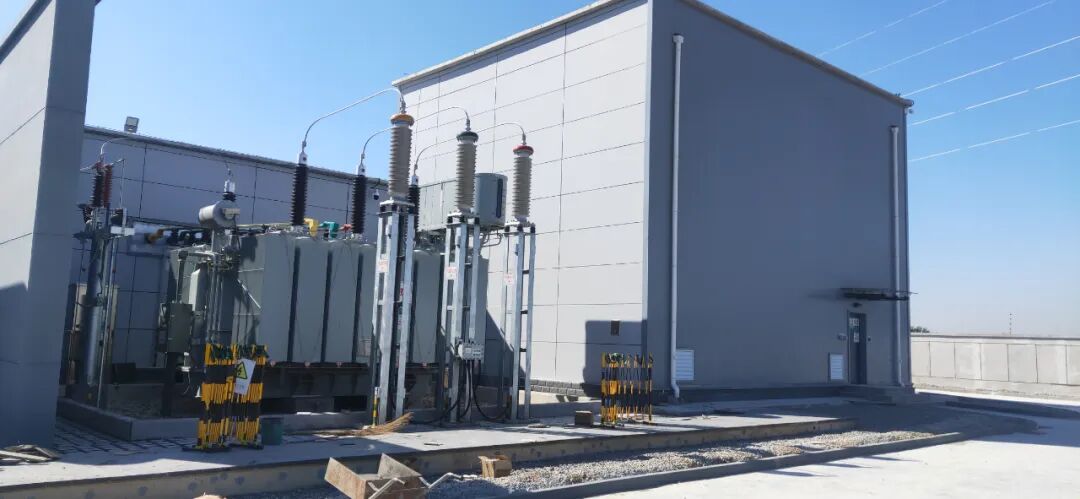

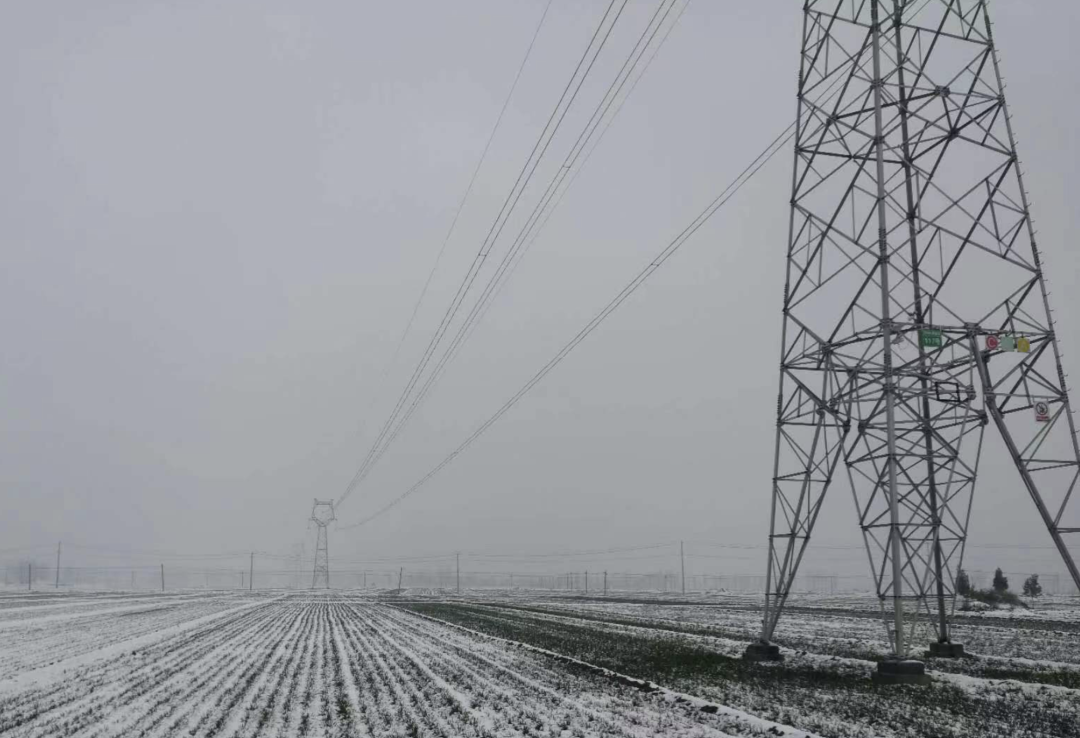

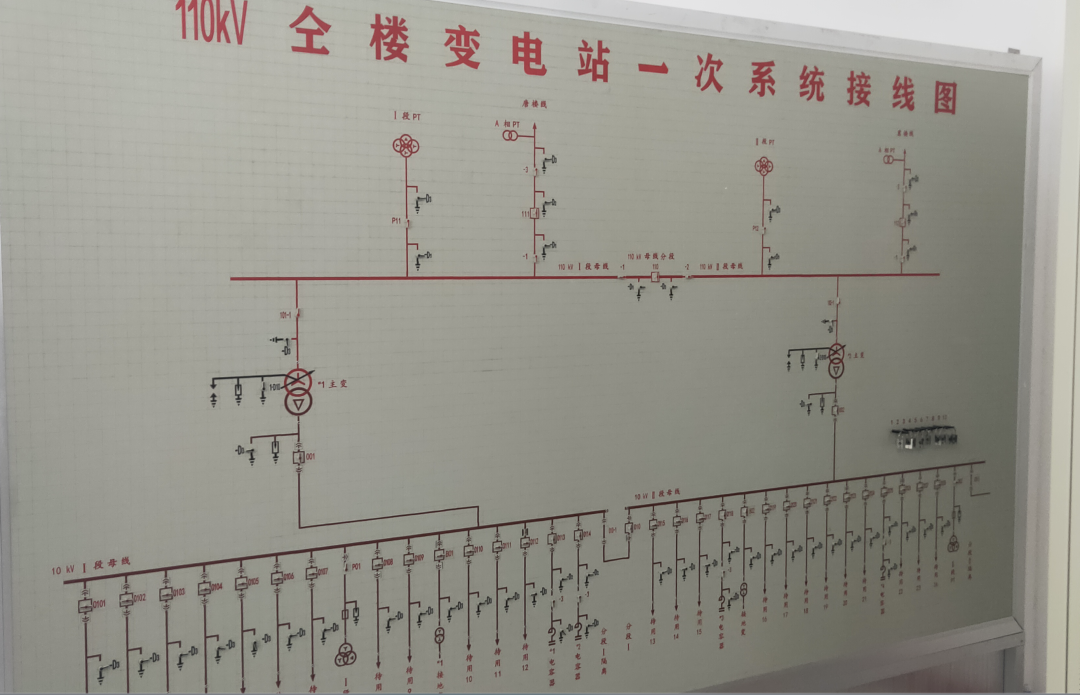

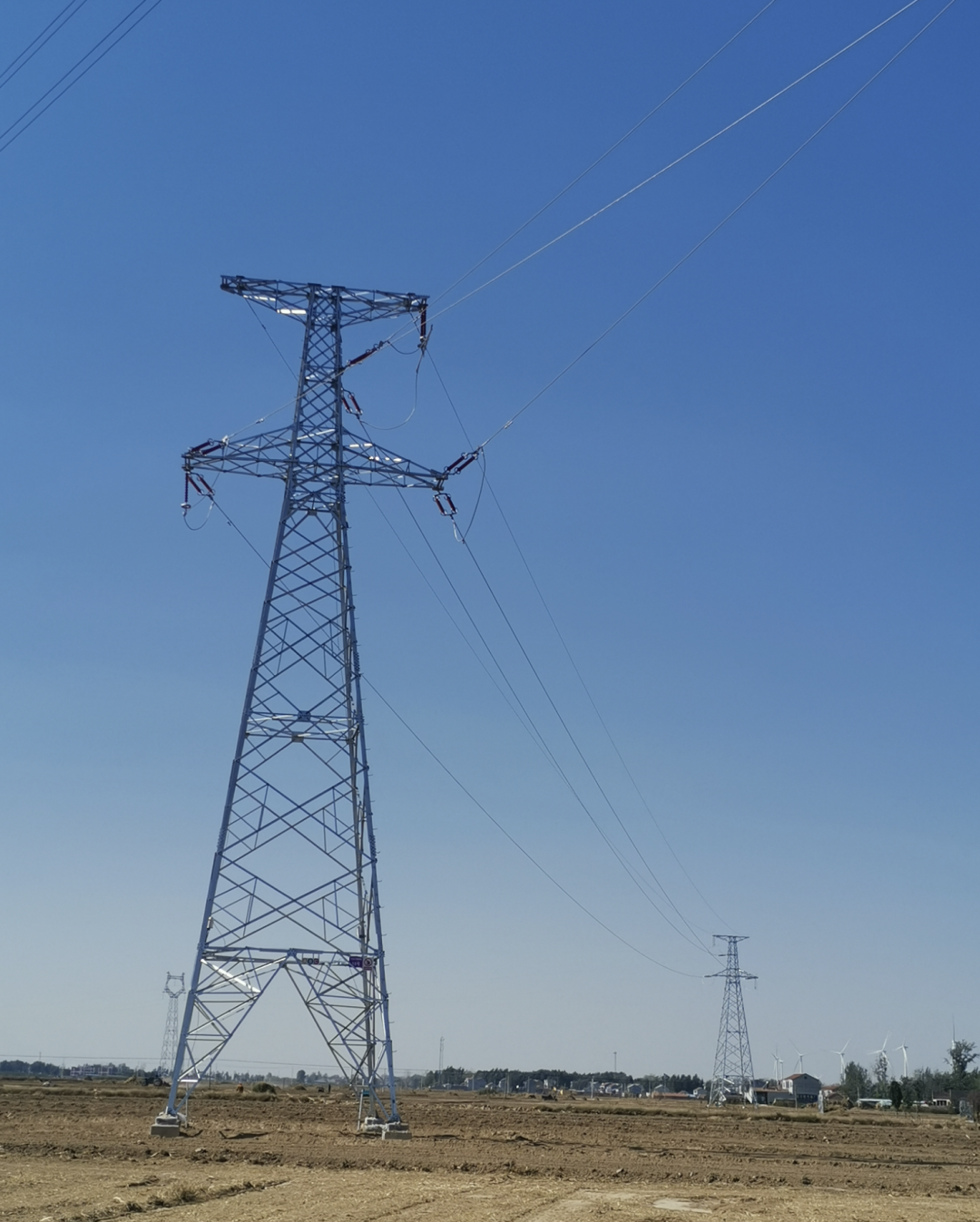

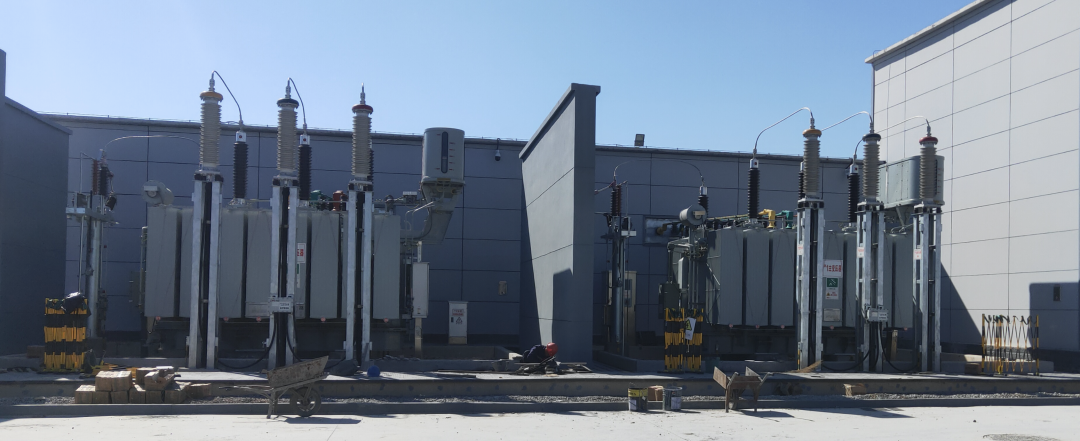

国孚电力郓城仝楼110kV输变电工程顺利完工!发表时间:2024-02-08 18:11来源:国孚电力 上海国孚电力工程设计股份有限公司承揽设计的菏泽郓城仝楼(水堡)110kV输变电工程,目前工程施工已经完成,并顺利送电。项目满足了郓城县水堡周边区域用电负荷快速增长的需求;提高了供电可靠性和供电能力的需要;优化了网架结构的需求。 项目概况 项目概况:项目紧扣新发展理念和高质量发展要求,落实公司35kV电网“理存量、控增量”部署,35kV不新增变电容量,逐步实现县域电网110kV双侧电源链式,10kV多分段适度联络结构发展目标。为满足郓城县水堡周边区域用电负荷增长的需要,建设仝楼110kV输变电工程。仝楼站站址位于山东省菏泽市郓城县县城西约10km,陈坡乡东约3km,S338省道北约1km,仝楼村东约300m,乡村道路路南。110kV规划出线2回,本期出线2回:一回接入220kV唐塔站,另一回接入220kV孙膑(冀庄)站。 项目规模: A. 主变压器:仝楼110kV变电站远景规划安装3台50MVA有载调压变压器,电压等级为:110/10.5(kV),本期安装2台50MVA有载调压变压器 B. 110kV出线:本期2回,内桥接线;远景2回,扩大内桥接线 C. 10kV出线:本期24回,单母线分段接线;远景36回,单母线四分段接线 D. 无功补偿:本期安装框架式无功补偿电容器 2×(3.6+4.8)Mvar,户内布置; 远景规划3×(3.6+4.8)Mvar,户内布置; E. 新建线路路径长度14.9km,其中新建单回架空线路路径长度9.1km,利用孙膑~郓城π入唐塔220kV线路工程双回挂线路径长度5.1km,新建电缆路径长度0.7km。 本工程是公司应用三维技术参评的国网工程,设计初期三维组成员努力钻研、克服经验短板,他们从研习国网公司变电站三维设计评审的标准及要求入手,反复建模、实操演练,终于在最短的时间里打造出了经得起推敲的三维BIM模型。汇报成果获得了甲方和评审方的一致认可。 (变电站三维设计漫游视频) 齐心协作——群力群策优化设计方案 齐心协作——群力群策优化设计方案:仝楼110kV变电站站址选择时提前与周边居民沟通接洽,尽量避开坟地及地表清赔困难区域,避免民事纠纷,影响工程进度。受规划限制,站址地块接近为方形,因此设计基于《国家电网有限公司35~750kV输变电工程通用设计、通用设备应用目录(2021年版)》110-A3-3方案进行优化,进站道路由站区北侧围墙中间位置进站,分别向两侧转弯运输设备方便,附属用房及消防水池集中布置在站区北侧围墙和配电装置楼之间,紧靠运输道路,便于消防车辆及消防设施运行。 尽心服务——为项目建设保驾护航 项目设计过程期间,设计团队在设总带领下,仔细研究技术方案,把控工程关键点,多次进行现场勘察制定最优路径,不畏严寒,克服困难,为项目的建设实施做好有力保障。 项目组成员的每一名设计人员,从图纸设计的精益求精,到施工阶段的密切配合,他们全心付出,秉承工匠精神,打造了又一项国孚设计精品工程!
